1. Úvod do kondenzátorů kondenzátorů šroubů
Kondenzátory jsou základními součástmi v elektrických a elektronických systémech, které jsou navrženy tak, aby podle potřeby ukládaly a uvolňovaly elektrickou energii. Používají se v široké škále aplikací - od filtrování šumu v zvukových obvodech až po stabilizační napětí v napájecích zdrojích. Dočasným držením elektrického náboje pomáhají kondenzátory vyhladit fluktuace, zlepšit účiník a zajistit spolehlivý provoz citlivých komponent.
Mezi různými typy dostupných kondenzátorů, kondenzátory šroubových terminálů vyniknout za svůj vysoký výkon v náročných aplikacích. Tyto kondenzátory jsou navrženy s závitovými terminály, což jim umožňuje, aby byly bezpečně připevněny šrouby nebo šrouby. Tato robustní metoda připojení jim umožňuje zpracovávat vyšší úrovně proudu a spolehlivěji provozovat v drsných prostředích ve srovnání s jinými typy, jako jsou radiální nebo snap-in kondenzátory.
To, co dělá šroubové kondenzátory jedinečných, není jen jejich elektrický výkon, ale také jejich mechanická trvanlivost. Jejich design zajišťuje silná a stabilní spojení, která jsou kritická v průmyslových a vysoce výkonných systémech, kde jsou běžné vibrace, změny teploty a vysoké proudy.
Výhody používání kondenzátorů šroubových terminálů
Manipulace s vysokým proudem: Konstrukce šroubového terminálu umožňuje větší velikosti vodičů a nižší kontaktní odpor, díky čemuž jsou tyto kondenzátory vhodné pro aplikace s vysokým zvlněným proudem a velkými potřebami skladování energie.
Zabezpečená mechanická připojení: Na rozdíl od terminálů s push-fit nebo pájené, šroubové terminály poskytují bezpečnější a vibrace odolnější připojení, což snižuje riziko elektrického selhání.
Snadná instalace a údržba: Tyto kondenzátory lze snadno vyměnit v poli, což z nich činí preferovanou volbu pro systémy, kde je třeba minimalizovat prostoje.
Podpora pro větší hodnocení kapacitance a napětí: Kondenzátory šroubů se obvykle používají v aplikacích, které vyžadují vysoké hodnoty kapacity a napětí, často v rozmezí od stovek do tisíců mikrofarad a až několik set voltů.
Kvůli těmto výhodám jsou kondenzátory šroubových terminálů široce používány v průmyslových napájecích zdrojích, střídačkách, nepřerušitelných napájecích zdrojích (UPS) a mnoha dalších vysoce výkonných elektronických aplikacích. Jejich spolehlivost, snadné použití a výkon ve stresu jsou nezbytnými v moderním elektrotechnickém inženýrství.
2. Typy kondenzátorů šroubových terminálů
Kondenzátory šroubových terminálů přicházejí v různých typech, z nichž každá je přizpůsobena specifickým elektrickým a mechanickým požadavkům. Dva nejběžnější typy jsou hliníkové elektrolytické kondenzátory kondenzátorů a filmových šroubových kondenzátorů. Oba se široce používají v energetické elektronice, ale významně se liší ve stavebnictví, výkonu a vhodnosti aplikace.
Hliníkové elektrolytické šroubové kondenzátory
Konstrukce a vlastnosti
Hliníkové elektrolytické kondenzátory používají anodu a katodu hliníkovou fólií, oddělenou kapalinou nebo pevným elektrolytem. Dielektrika je tvořena oxidovou vrstvou na anodě a elektrolyt působí jako vodivé médium katody. Sestava je umístěna v uzavřeném hliníku se šroubovými terminály pro elektrické připojení.
Tyto kondenzátory jsou polarizovány, což znamená, že musí být nainstalovány ve správné orientaci s ohledem na polaritu.
Výhody:
Hodnoty vysoké kapacitance v relativně kompaktní velikosti
Nákladově efektivní řešení pro velké skladování energie
Dobré zacházení s proudem s vysokým zvlnění
Nevýhody:
Vyšší ekvivalentní odpor řady (ESR) než filmové kondenzátory
Kratší životnost, zejména při vysokých teplotách nebo při kontinuálním napětí
Omezená frekvenční výkon a stabilita
Typické aplikace:
DC Link kondenzátory v energetických střídačkách
Výstupní filtrování v přepínání napájecích zdrojů
Hromadné skladování energie v průmyslových energetických systémech
Filmové šroubové terminálové kondenzátory
Konstrukce a vlastnosti
Filmové kondenzátory používají tenký plastový film jako dielektrický, často polypropylen nebo polyester, s metalizovanými vrstvami nebo fóliovými elektrodami. Tyto kondenzátory jsou obvykle nepolarizované a přicházejí ve větších fyzických velikostech než jejich elektrolytické protějšky.
Nabízejí extrémně nízké ESR a ESL, což z nich činí ideální pro vysokofrekvenční a vysoce účinné aplikace.
Výhody:
Velmi nízká schopnost ESR a vysoký zvlnění proudu
Dlouhá životnost se stabilním elektrickým výkonem v průběhu času
Vynikající stabilita tepelného a napětí
Nevýhody:
Větší velikost ve srovnání s elektrolytickými kondenzátory podobných hodnocení napětí
Obecně vyšší náklady
Nižší hodnoty maximální kapacity pro daný objem
Typické aplikace:
Rezonanční převodníky a obvody snub
Aplikace pulzních a vypouštění
Vysokofrekvenční přepínací obvody a banky filtru

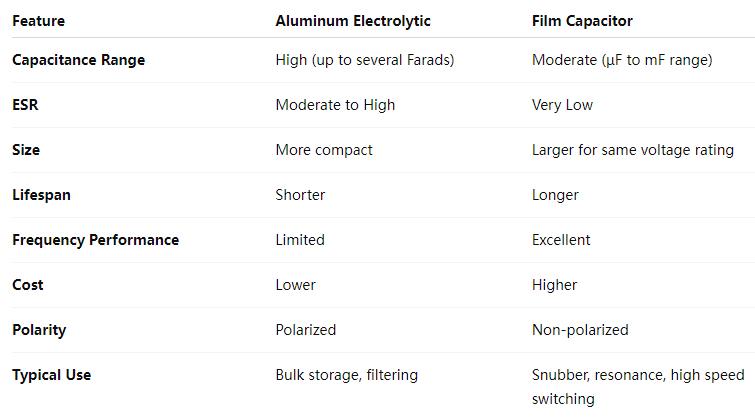

Srovnání: Hliníková elektrolytická vs. filmová kondenzátory
Každý typ má své silné stránky a omezení. Hliníkové elektrolytické šroubové kondenzátory kondenzátorů jsou vhodnější pro aplikace vyžadující vysokou kapacitu při mírných nákladech, zatímco filmové šroubové kondenzátory kondenzátorů vynikají v prostředích, kde jsou kritické nízké ESR, dlouhý život a vysokofrekvenční výkon.
3. KEYPAREMY A SPECIFIKACE
Při výběru kondenzátoru šroubového terminálu pro jakoukoli aplikaci je nezbytné porozumět klíčovým elektrickým a fyzickým parametrům, které určují jeho vhodnost. Tyto specifikace přímo ovlivňují výkon, spolehlivost a dlouhověkost kondenzátoru v různých provozních podmínkách.
Kapacitance a tolerance
Kapacitance, měřená v mikrofaradách (µF), představuje množství elektrického náboje, které může kondenzátor uložit. Kondenzátory šroubového terminálu se obvykle používají v aplikacích, které vyžadují vysoké hodnoty kapacity, často v rozmezí od několika stovek do několika tisíc mikrofad.
Tolerance označuje, jak moc se může skutečná kapacita lišit od stanovené hodnoty. Typické tolerance se pohybují od ± 10% do ± 20% u hliníkových elektrolytických kondenzátorů, zatímco filmové kondenzátory mohou v závislosti na aplikaci nabídnout přísnější tolerance.
Hodnocení napětí
Hodnocení napětí specifikuje maximální spojité napětí, které lze aplikovat přes kondenzátor, aniž by způsobilo poškození. Kondenzátory šroubových terminálů mají často hodnocení napětí od 50 V do 600 V nebo více, v závislosti na typu a konstrukci. Vždy vyberte kondenzátor s jmenovením napětí vyšší než napětí píku očekávané v aplikaci, abyste zajistili bezpečnost a dlouhověkost.
ESR (ekvivalentní odpor řady)
Ekvivalentní odpor řady (ESR) je míra vnitřního odporu uvnitř kondenzátoru. Nižší hodnoty ESR jsou preferovány, protože mají za následek nižší tvorbu tepla, vyšší účinnosti a lepší manipulaci s vysokofrekvenčními signály nebo zvlnění proudů.
Filmové kondenzátory mají obvykle mnohem nižší ESR než hliníkové elektrolytiky, což je činí vhodnými pro vysokofrekvenční nebo nízkopodlažní aplikace. Mnoho moderních kondenzátorů elektrolytických šroubů je však navrženo se zlepšenými charakteristikami ESR, aby splňovaly stále náročnější požadavky.
Zvlnění proudu
Zvlněný proud je AC složka proudu protékajícího kondenzátorem, obvykle překrývajícím se na napětí DC. Nadměrný zvlnění proudu může způsobit vnitřní vytápění a výrazně zkrátit životnost kondenzátoru.
Kondenzátory šroubových terminálů jsou navrženy tak, aby zvládaly vysoké zvlněné proudy, díky čemuž jsou ideální pro napájecí zdroje, střídače a průmyslové vybavení. Hodnocení proudu zvlnění je obvykle specifikováno při určité frekvenci a teplotě - z nichž může ovlivnit výkon.
Provozní teplotní rozsah
Teplota hraje rozhodující roli při výkonu a trvanlivosti kondenzátoru. Provozní teplotní rozsah pro kondenzátory šroubových svorků se obvykle rozprostírá od –40 ° C do 85 ° C nebo 105 ° C, přičemž některé špičkové typy jsou hodnoceny až po 125 ° C.
Vyšší teploty urychlují odpařování elektrolytů v elektrolytice hliníku, což snižuje kapacitu a zvyšuje ESR v průběhu času. Na druhé straně filmové kondenzátory obecně vykazují lepší tepelnou stabilitu a delší životnost při zvýšených teplotách.
Životnost a spolehlivost
Očekávaná životnost šroubového kondenzátoru je obvykle vyjádřena v hodinách při určené teplotě a zvlnění - často 2 000 až 10 000 hodin při 85 ° C nebo 105 ° C. Životnost zdvojnásobí přibližně 10 ° C snížení provozní teploty, takže provoz při chladnějších teplotách může výrazně prodloužit životnost.
Spolehlivost je také ovlivněna elektrickým napětím aplikací, tepelným cyklováním a podmínkami prostředí. Filmové kondenzátory mají tendenci nabízet vynikající dlouhověkost a spolehlivost, zatímco hliníková elektrolytika vyžadují pečlivější zvážení provozních podmínek k dosažení požadované životnosti.
4.Applikace kondenzátorů šroubů
Kondenzátory šroubových terminálů se široce používají v elektrických systémech, kde je vyžadován vysoký proud, napětí a mechanická stabilita. Jejich robustní design a vynikající elektrické vlastnosti z nich činí ideální pro různé průmyslové a komerční aplikace. Níže jsou uvedeny některé z nejčastějších použití kondenzátorů šroubových terminálů:
Napájecí zdroje
V lineárních i přepínacích napájecích zdrojích slouží kondenzátory šroubových terminálů jako klíčové součásti pro skladování a filtrování energie. Pomáhají vyhladit kolísání napětí a snižovat zvlnění ve výstupních výstupech DC, což zajišťuje čisté a stabilní dodávání energie. Díky jejich vysokým kapacitance a zvlnění proudových schopností je způsobují, že jsou vhodné pro použití ve rozsáhlých systémech přeměny energie.
Střídače
Střídače, které přeměňují DC napájení na AC, se spoléhají na kondenzátory pro stabilizaci DC propojení a správu toku energie během přepínání. Kondenzátory šroubového terminálu se často používají na straně DC sběrnice střídačů ke snížení hrotů napětí a absorbování vysokých zvlněných proudů. To je zvláště důležité v systémech obnovitelné energie, jako jsou solární a větrný střídače, jakož i motorové jednotky.
Nepřerušitelné napájecí zdroje (UPS)
Kondenzátory šroubových terminálů hrají zásadní roli v systémech UPS ukládáním energie a pomáhá udržovat stabilitu napětí během přechodů mezi energií užitečných a zálohováním baterie. Jejich schopnost zvládnout proud s vysokým zvlněním a poskytovat rychlé cykly nabití/vypouštění z nich je ideální pro vyrovnávací energii během krátkodobých výpadků.
Frekvenční měniče
Frekvenční převodníky se používají ke změně frekvence střídavého výkonu pro specializované zařízení nebo proměnné rychlosti. Kondenzátory v těchto systémech podporují regulaci napětí a harmonické filtrování. Kondenzátory šroubového terminálu jsou vybrány pro jejich trvanlivost a konzistentní výkon vzhledem k vysokofrekvenčnímu přepínání a tepelnému napětí.
Svařovací zařízení
Kondenzátory ve svařovacím zařízení musí být schopny manipulovat s rychlými a vysokoenergetickými pulzy. V této oblasti jsou preferovány kondenzátory šroubového terminálu kvůli jejich vysokým přepěťovým proudovým hodnocením, dlouhé životnosti a schopnosti zvládnout intenzivní tepelné a elektrické napětí.
Průmyslová elektronika
V automatizaci, robotice a další průmyslové elektronice, šroubovací kondenzátory se používají v motorických regulátorech, převaděčích energie a modulech skladování energie. Jejich spolehlivost při nepřetržitém provozu a odolnosti vůči vibracím a drsným prostředím je činí pro tyto aplikace vhodný.
Zvukové vybavení
Špičkové zvukové systémy často používají šroubové kondenzátory v energetických zesilovačích k udržení konzistentních napěťových kolejnic a odfiltrování šumu. Zejména kondenzátory filmových šroubových šroubů jsou v zvukových aplikacích oceněny pro jejich nízké zkreslení ESR a minimálního zkreslení signálu.
Automobilové aplikace
Moderní vozidla, zejména elektrická a hybridní elektrická vozidla (EVS a HEV), vyžadují robustní kondenzátory v energetických elektronických systémech, jako jsou palubní nabíječky, převaděče DC-DC a ovladače elektrických motorů. Kondenzátory šroubových terminálů jsou vybrány pro jejich schopnost odolat vysokých teplotách, vibracím a proudovým požadavkům typickým v automobilovém prostředí.
5. Vyberte kondenzátor správného šroubu
Výběr příslušného kondenzátoru šroubového terminálu je zásadní pro zajištění spolehlivosti a výkonu jakéhokoli energetického elektronického systému. Protože tyto kondenzátory se často používají v náročných aplikacích - jako jsou střídače, průmyslové vybavení a napájení - výběr nesprávného typu může vést k neefektivnosti, předčasnému selhání nebo dokonce poškození systému. Výběrový proces by měl být veden pečlivým vyhodnocení elektrických a environmentálních požadavků aplikace.
Úvahy o požadavcích na aplikaci
Potřeby napětí a kapacitance
Prvním krokem při výběru kondenzátoru je identifikace požadavků na napětí a kapacitance obvodu. Jmenovité napětí kondenzátoru musí být vyšší než maximální napětí, které bude v aplikaci zažít, obvykle nejméně 20–30% jako bezpečnostní marže. Požadovaná kapacita závisí na funkci kondenzátoru - pokud je to pro vyhlazení, filtrování nebo skladování energie.
Zvlnění proudu and ESR Considerations
Kondenzátory šroubových terminálů jsou často podrobeny významným zvlněným proudům, zejména při přeměnách energie a aplikacích pohonu motoru. Proto je nezbytné zkontrolovat hodnocení zvlnění proudu kondenzátoru, aby se zajistilo, že dokáže zvládnout očekávané úrovně bez nadměrného vytápění.
Stejně důležitá je ekvivalentní odpor řady (ESR). Nižší ESR má za následek menší ztrátu energie a výrobu tepla. Hliníkové elektrolytické kondenzátory mají obecně vyšší ESR než filmové kondenzátory, ale výběr varianty s nízkým ESR může zlepšit účinnost a tepelnou stabilitu.
Teplotní požadavky
Kondenzátory musí spolehlivě fungovat v rámci okolních a vnitřních teplot systému. Pokud aplikace zahrnuje zvýšené teploty (např. Uvnitř uzavřeného napájení nebo motorového prostoru), musí být kondenzátor odpovídajícím způsobem hodnocen. Mnoho kondenzátorů šroubů je hodnoceno pro teploty až do 85 ° C nebo 105 ° C, přičemž některé specializované modely manipulují s 125 ° C nebo více.
Velikost a montáž
Zatímco elektrický výkon je klíčový, mechanické úvahy by neměly být přehlíženy. Kondenzátory šroubových terminálů jsou k dispozici v různých velikostech a konfiguracích terminálů. Ujistěte se, že vybraná komponenta odpovídá dostupnému prostoru a montážnímu hardwaru. Správné montáž je nezbytné, aby se zabránilo stresu na terminálech a zajistilo dobré tepelné rozptyl.
Pro prostředí s vysokým vibracím nebo mechanickým napětím mohou být k zajištění kondenzátoru a zabránění únavě konstrukcí nutné další montážní konzoly nebo svorky.
Očekávání životnosti
Očekávaná životnost kondenzátoru se obvykle podává v hodinách při specifické teplotě a zvlnění proudu. Například typický hodnocení může být „2 000 hodin při 105 ° C“. Životnost kondenzátoru však zhruba zdvojnásobí při každém snížení teploty o 10 ° C, takže v chladnějším prostředí může být skutečná životnost mnohem delší.
Vyberte kondenzátor s jmenovitou životností, která odpovídá nebo překračuje zamýšlenou provozní dobu trvání zařízení. Pro kritické systémy nebo aplikace nepřetržité služby je vhodné příliš specifikovat životnost, aby byla zajištěna dlouhodobou spolehlivost.
Úvahy o nákladech
Zatímco náklady jsou vždy faktorem, měly by být zváženy proti výkonu, spolehlivosti a celkovým nákladům na vlastnictví. Například kondenzátory filmových šroubů jsou například dražší než hliníková elektrolytika, ale mohou nabídnout delší životnost, nižší ESR a lepší tepelný výkon - zaručení nákladů na údržbu a prostoje po dobu životnosti systému.
Vyvarujte se výběru nejlevnější komponenty, která splňuje minimální požadavky. Místo toho se zaměřte na dlouhodobou hodnotu, zejména v kritických nebo vysoce výkonných systémech.
6. Future trendy v kondenzátorech šroubových terminálů
Vzhledem k tomu, že se požadavky moderní energetické elektroniky nadále vyvíjejí, procházejí také významným pokrokem v šroubovacích kondenzátorech. Inženýři a výrobci posouvají hranice výkonu, spolehlivosti a účinnosti designu, aby splňovali požadavky systémů nové generace. Zde jsou některé z nejdůležitějších trendů, které formují budoucnost kondenzátorů šroubových terminálů:
- Pokroky v materiálech a technologiích
Inovace v dielektrických materiálech, elektrolytech a metodách vnitřní konstrukce zlepšují výkonové charakteristiky kondenzátorů šroubů. U elektrolytických kondenzátorů hliníku vedl vývoj chemie elektrolytů a elektrodových fóliech k nižší ekvivalentní odolnosti řady (ESR) a zlepšení tepelné stability.
Na druhé straně filmové kondenzátory těží z vylepšených polymerních filmů a metalizačních technik, které zvyšují schopnosti jejich napětí odolávat a zvyšovat jejich životnost. Tato vylepšení materiálu se přímo promítá do vyšší spolehlivosti a lepšího výkonu v náročných aplikacích, jako jsou hnací úsečky elektrických vozidel (EV) a průmyslové průmyslové jednotky.
- Miniaturizace a zvýšená hustota energie
Jedním z klíčových trendů napříč všemi elektronickými součástmi je miniaturizace - a kondenzátory šroubových terminálů nejsou výjimkou. Inženýři pracují na zabalení více schopnosti manipulace s kapacitou a napětí do menších kompaktnějších balíčků. To je zvláště důležité pro aplikace, kde je prostor omezený, ale výkon nelze ohrozit, jako jsou letecké systémy, střídače obnovitelné energie a přenosné průmyslové vybavení.
Prostřednictvím lepší vnitřní architektury a optimalizace materiálů nyní výrobci produkují kondenzátory šroubových terminálů s vyšší hustotou energie - umožňují systémy menší, lehčí a efektivnější.
- Vyšší teplotní hodnocení
Moderní elektronické systémy stále více fungují v tvrdších prostředích, ať už je to pod kapotou hybridního vozidla, poblíž průmyslového stroje nebo uvnitř uzavřených elektronických systémů. Pro splnění těchto výzev jsou navrženy novější kondenzátory šroubových terminálů tak, aby tolerovaly vyšší provozní teploty, často přesahující 105 ° C nebo dokonce 125 ° C.
Tolerance s vysokou teplotou zvyšuje spolehlivost a prodlužuje životnost, zejména v tepelně náročném prostředí. Tento trend je zvláště významný v odvětvích, jako je obnovitelná energie, elektrifikace automobilů a vysoce výkonné výpočetní energetické systémy.
7.Conclusion
Kondenzátory šroubových terminálů hrají zásadní roli v moderní energetické elektronice a nabízejí kombinaci vysoké kapacity, robustní konstrukce a spolehlivého elektrického výkonu. Jejich design terminálu se závitem poskytuje bezpečné připojení schopné manipulovat s vysokým zvlněným proudům a mechanickým stresem, což z nich činí ideální pro náročné průmyslové a komerční aplikace.
V tomto článku jsme prozkoumali základy šroubovacích kondenzátorů - včetně jejich jedinečné konstrukce, různých typů (hliníkový elektrolytický a film) a klíčové parametry, které definují jejich výkon. Zkoumali jsme také jejich rozšířené používání v systémech, jako jsou napájecí zdroje, jednotky UPS, střídače a dokonce i zvuková a automobilová elektronika.
Při výběru kondenzátoru šroubu musí inženýři zvážit faktory, jako je kapacitance, hodnocení napětí, ESR, zvlnění, provozní teplotu a životnost, aby byla zajištěna kompatibilita s jejich aplikací. Jak se výkonná elektronika vyvíjí, tyto kondenzátory také postupují - postupují z inovací v materiálech, miniaturizaci a tepelném výkonu.
Ve světě, kde jsou prvořadá účinnost, spolehlivost a dlouhověkost, zůstávají kondenzátory šroubových kondenzátorů základním kamenem designu vysoce výkonných obvodů. Ať už se používá v těžkých průmyslových systémech nebo přesné elektronice, poskytují výkon a odolnost potřebnou k hladkému provozu systémů.
